制冷设备(技术数据仅供参考,如有变更请以实际为准,恕不另行通知)
型 号: DWN 25-420
品 名: 卧式冷凝器
类 别: 配套设备
缸 数: .
缸 径: .
冷 量: .
转 数: .

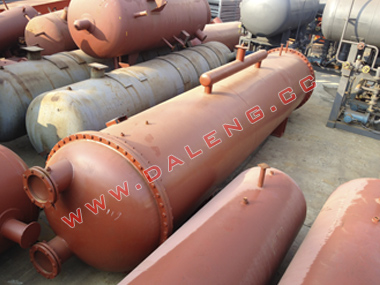

 卧式冷凝器
  产 品 介 绍

结构
卧式冷凝器是卧式壳管式热交换器。圆形壳体两端与二只圆形管板焊接成一体,两管板间装有传热管(无缝钢管) ,管与管板是以焊接或胀接形式连接。壳体上方设有进气接管、平衡管、安全阀、压力表及放空气阅。壳体下部设有支座及出液接管。在两管板的外侧装有二只水盖,水盖内设有挡水隔板,以使水能分几程流经管内。有一只水盖上有进、出水口,进水口设在下方,出水口设在上方。在进水管上装有温度计管,以测量进水、出水温度。在另一只水盖上方及下方装有放气及放水阅门。
特点
管内冷却水流速较高,因而传热系数较大;冷却水迸出口温差较大,故水循环量较立式冷凝器少,结构较紧凑,占地面积及空间高度都较小;操作方便。其缺点是水流动阻力较大,对水质要求较高,清除水垢时需停止使用,且清理水垢较麻烦。
设计压力与试验压力
试验压力:氨侧:水压试验: 2.5MPa
气密试验: 2MPa
水侧:水压试验: O.6MPa
设计压力:氨侧: 2MPa
水侧: O.4MPa

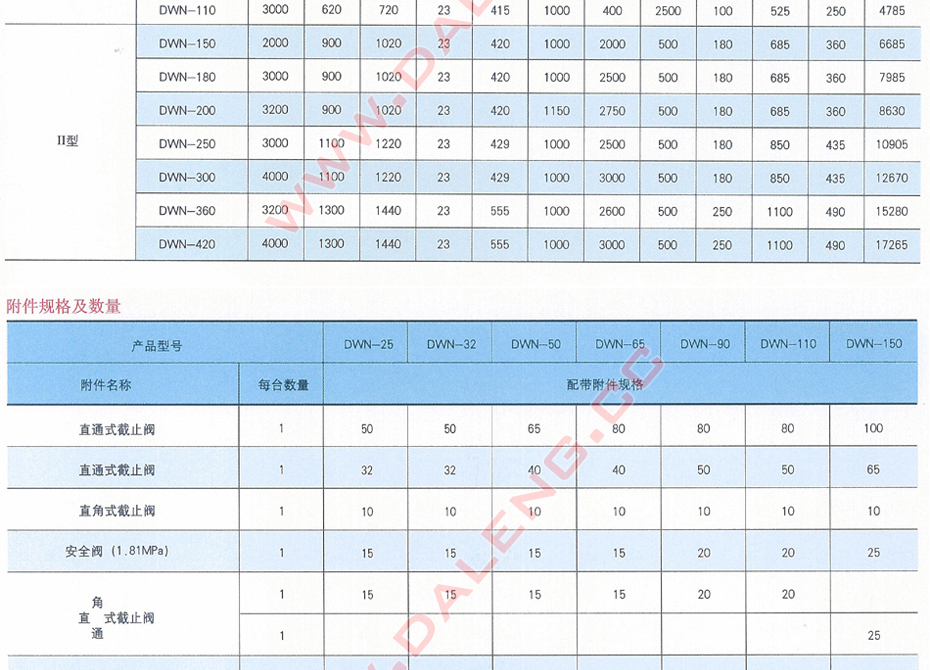

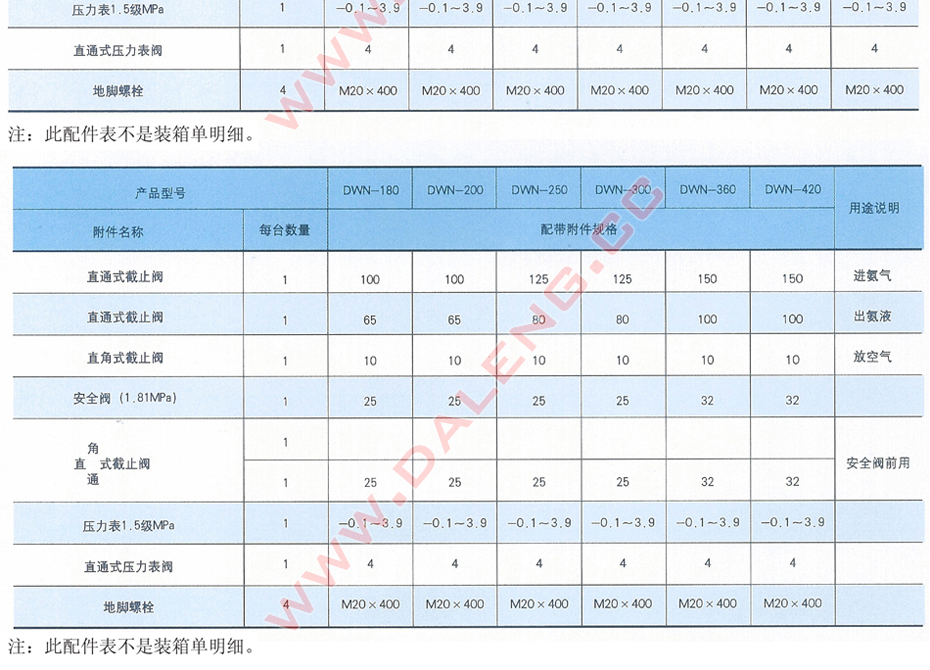

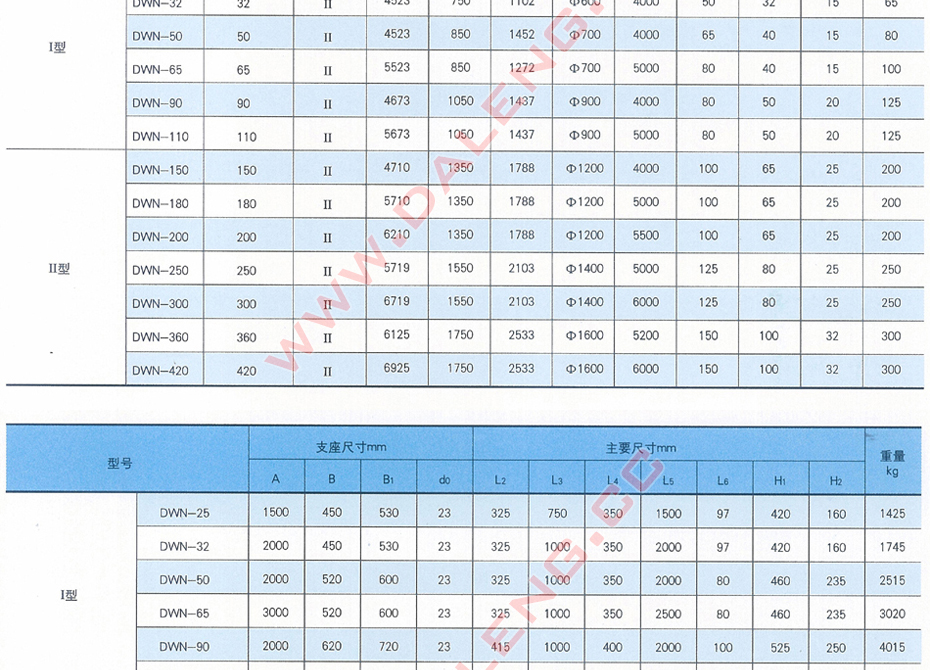

  技 术 数 据

.

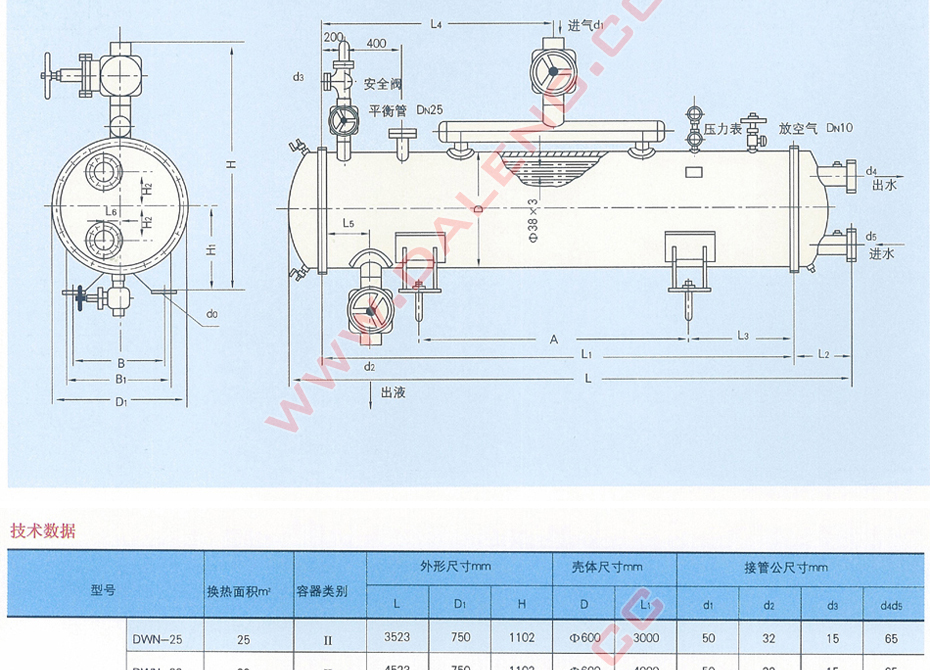

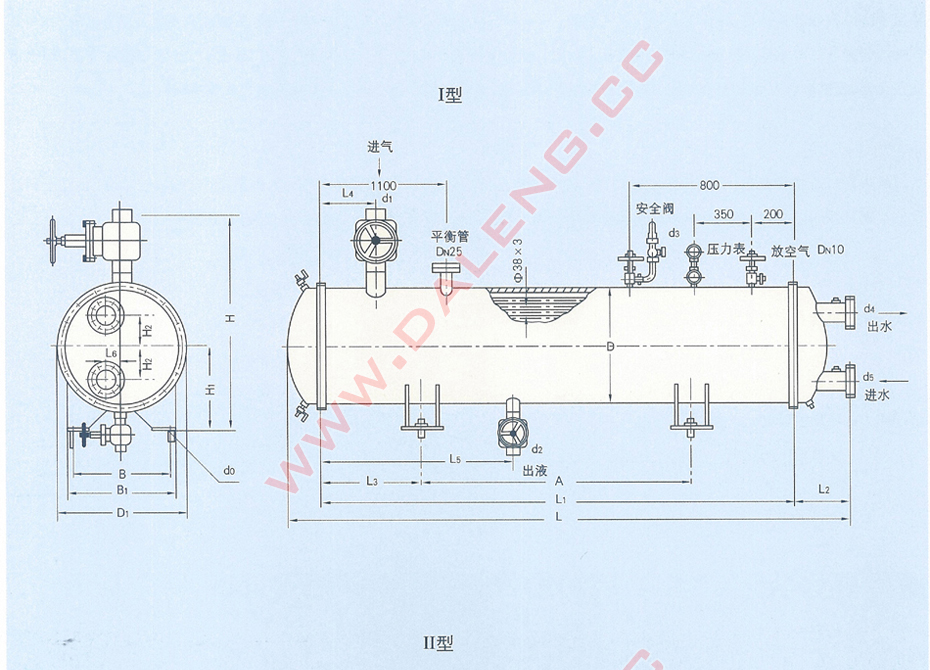

  外 形 尺 寸
