        注意:仅供参考 数据如有变动恕不另行通知
型 号: LN 30-450B
品 名: 立式冷凝器
类 别: 配套设备
缸 数: .
缸 径: .
冷 量: .
转 数: .

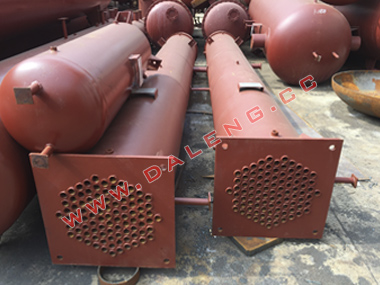

 立式冷凝器
  产 品 介 绍        注意:产品技术说明与比较仅限于与本公司历代产品比较,不针对同行业产品及非本公司产品

结构
立式壳管式热交换器。圆筒形壳体上端与一圆形管板,下部与一方形管板焊接成一体,下管板兼起支座的作用。在两管板间装有传热管(无缝钢管) ,管与管板间是以焊接方式连接。上管板的上方设有配水槽。传热管上口均装有一个带斜槽的分水器,使水通过斜槽的分水器,使水通过斜槽形成螺旋状水流沿管内壁流下,以提高传热效果。在壳体的2/3 高度上设有进气管,将气态制冷剂引到管壳之间的空间。在距下管板有一小距离处设有出液管。底部还设有放油管。在距底部550 毫米处设有不凝性气体放出接管。在壳体顶部设有放空气阀门,上部还有安全阀,中部装有压力表。
特点
立式冷凝器占地面积小,一般设在室外的循环水槽(池)之上。清洗方便,对于水质要求不高,但水源的水量应充足,循环水量较大。它适用于水源充足,水质较差地区。
设计压力与试验压力
试验压力:水压试验: 2.5Mpa 、气密试验: 2Mpa
设计压力: 2Mpa

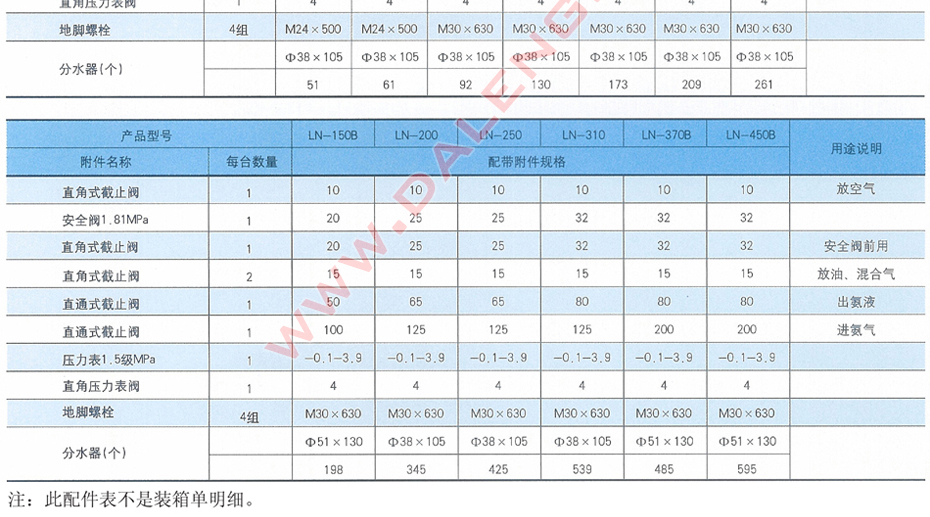

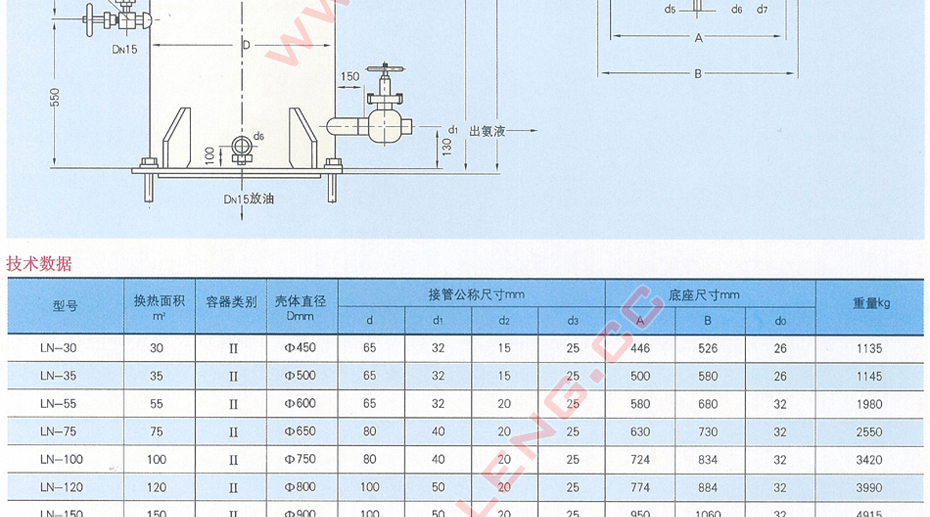

  技 术 数 据        注意:产品技术说明与比较仅限于与本公司历代产品比较,不针对同行业产品及非本公司产品,数据如有变动 恕不另行通知

.

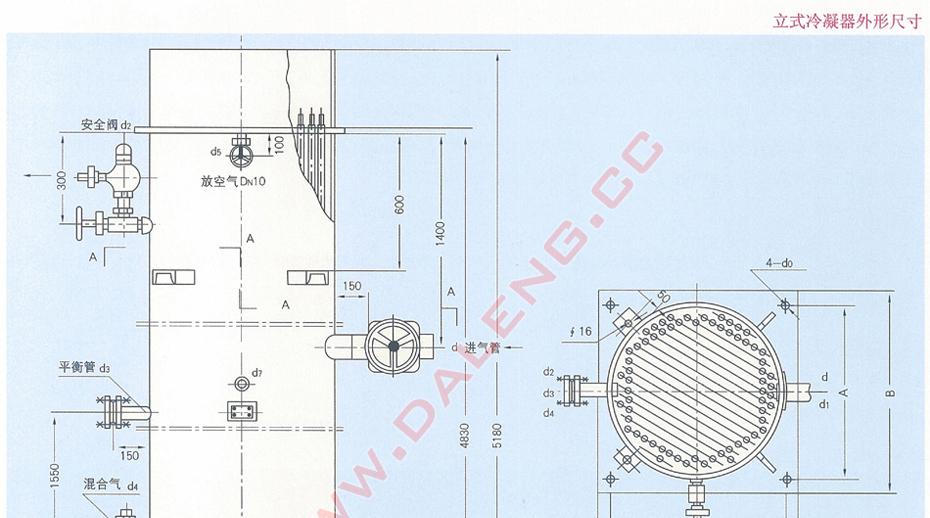

  外 形 尺 寸        注意:产品技术说明与比较仅限于与本公司历代产品比较,不针对同行业产品及非本公司产品,数据如有变动 恕不另行通知
